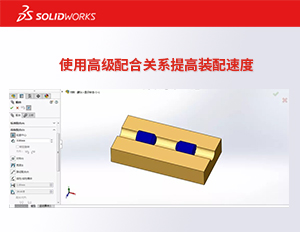

使用高级配合关系提高装配速度 |
|
|
|
|
SOLIDWORKS装配体配合关系包括标准配合、高级配合和机械配合，其中大家常用的是标准配合，其实高级配合和机械配合能更加快速、准确的添加配合关系，从本期开始，我将和大家详细探讨一下，本期先谈谈轮廓中心和对称。 |
|
|
|
|
|
|
|
轮廓中心配合会自动将几何轮廓的中心相互对齐并完全定义零部件。使用轮廓中心配合的条件：
1.全圆边或面
2.线性边线
3.正n边形的边或面；矩形轮廓可有圆角、倒角、内部切口或截止角
注意：不能将周长有扣减或增加的矩形用于轮廓中心配合。
对称配合强制使两个相似的实体相对于零部件的基准面或平面或者装配体的基准面对称。对称配合中可使用以下实体：
1.点，例如顶点或草图点
2.直线，例如边线、轴或草图直线
3.基准面或平面
4.相等半径的球体
5.相等半径的圆柱 |
|
|
|
|
